PCB尺寸测量及常规的标准
日期：2019-07-19
来源：三姆森科技
几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都要使用印制板。在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败。
PCB尺寸常规标准：
1、 CNC锣板的外形公差为±0.15MM
2、 有V割的板宽或长的尺寸公差为±0.3MM
3、 模冲外形尺寸公差为±0.1MM（模冲后有毛边可以会造成测量数据不准）
4、 模冲最小孔或槽宽为0.8MM，公差+0.1MM；板厚≤1.0MM公差+/-0.1MM，板厚》1.0MM公差+/-10%.
5、 焊盘大小单边不低于0.3MM（如0.8MM的孔，焊盘开窗至少1.4MM）
6、 模冲板孔到边至少1.0MM才能保证冲板不破孔，线到板边至少保证0.4MM
7、 模冲板大孔无法更改相差为0.2MM以上的小孔，小孔可以改大，无论大小、孔均可以换针相差0.1MM的冲针
8、 PCB所有没有开测试架测试的板都会存在开路或短路的现象，不良率≤1%
9、 PCB为工业化产品，不是外观件，肯定会有一些外观比如露铜，刮花或划伤等，按IPC标准

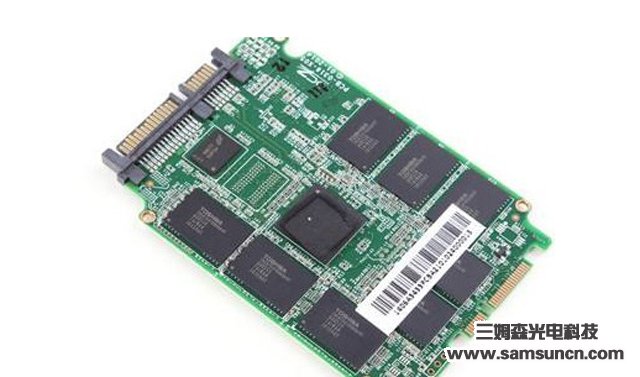

PCB尺寸测量及常规的标准
PCB外观尺寸测量包括宽度、高度、孔距、间距、厚度、圆弧、直径、半径、槽、角度、R角等。PCB尺寸常规标准：
1、 CNC锣板的外形公差为±0.15MM
2、 有V割的板宽或长的尺寸公差为±0.3MM
3、 模冲外形尺寸公差为±0.1MM（模冲后有毛边可以会造成测量数据不准）
4、 模冲最小孔或槽宽为0.8MM，公差+0.1MM；板厚≤1.0MM公差+/-0.1MM，板厚》1.0MM公差+/-10%.
5、 焊盘大小单边不低于0.3MM（如0.8MM的孔，焊盘开窗至少1.4MM）
6、 模冲板孔到边至少1.0MM才能保证冲板不破孔，线到板边至少保证0.4MM
7、 模冲板大孔无法更改相差为0.2MM以上的小孔，小孔可以改大，无论大小、孔均可以换针相差0.1MM的冲针
8、 PCB所有没有开测试架测试的板都会存在开路或短路的现象，不良率≤1%
9、 PCB为工业化产品，不是外观件，肯定会有一些外观比如露铜，刮花或划伤等，按IPC标准
