推荐| “硬核” 机型之笔电平面度检测设备

日期:2021-03-18 来源:三姆森科技



产品背景



在这个消费电子“疯狂生长“的时代,笔电成为了大多数人不可或缺的一种刚需品,笔电质量的讲求也越加地严格。比如对笔电某一壳整面的平整程度、四角与水平面是否平齐都会影响其外观以及日常使用,排除细微的缺陷,保证完美的产品是每一位生产商家的追求。


因而,笔电的平面度检测十分重要,选择与生产制造高度匹配的检测设备也需对比和考量!

推荐| “硬核” 机型之笔电平面度检测设备_samsuncn.com

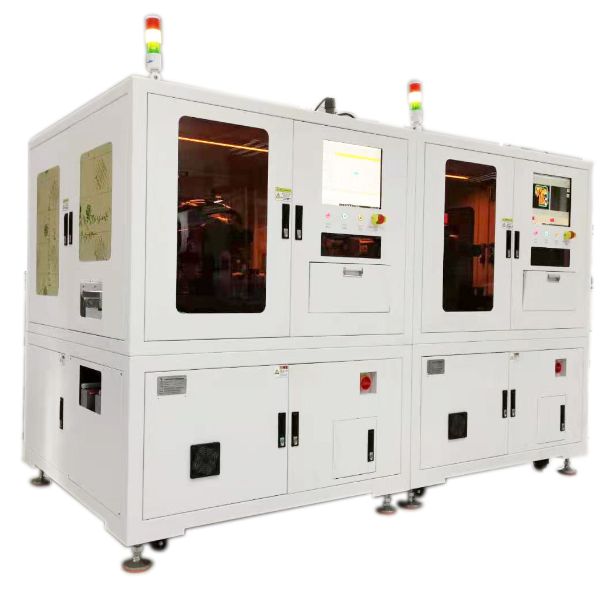

(三姆森笔电平面度检测机型)


推荐| “硬核” 机型之笔电平面度检测设备_samsuncn.com

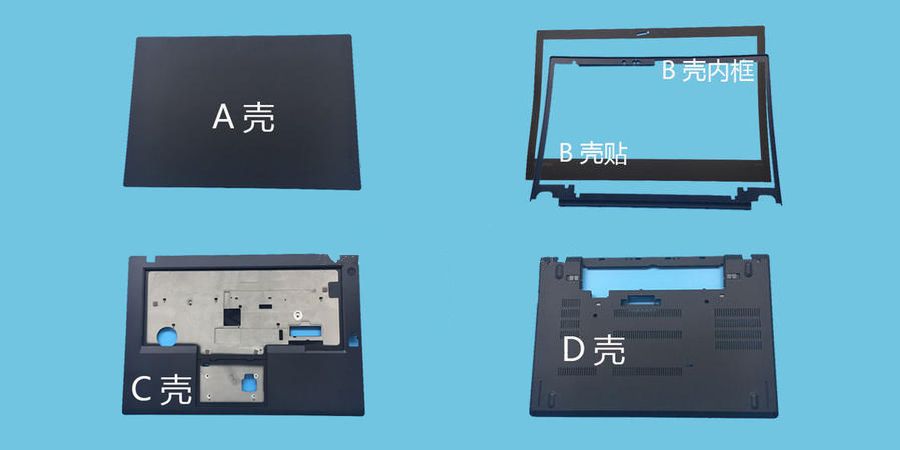

三姆森笔电平面度检测机型用于笔电平面度(包括D壳整面平面度、四角平面度)的稳定测量,自动化、柔性化的检测模式,实现人与机器的灵活性“配合”。




产品特点




  •  高精度扫描测量

采用较高精度的线扫激光检测装置,组合使用EtherCAT总线控制和PDO功能进行数据同步,在多种配置的共同作用下,实现大范围、精准、快速的检测性能

  • 高效配置组合(3D线激光扫描+CCD多面测量)

  • 人工完成上料、分类

  • 移动式测量(测量工位内X/Y轴运动,检测机构边移动边测量)

重复精度:≤0.03mm

  平面重复性:≤0.03mm

 产能:12s/pcs

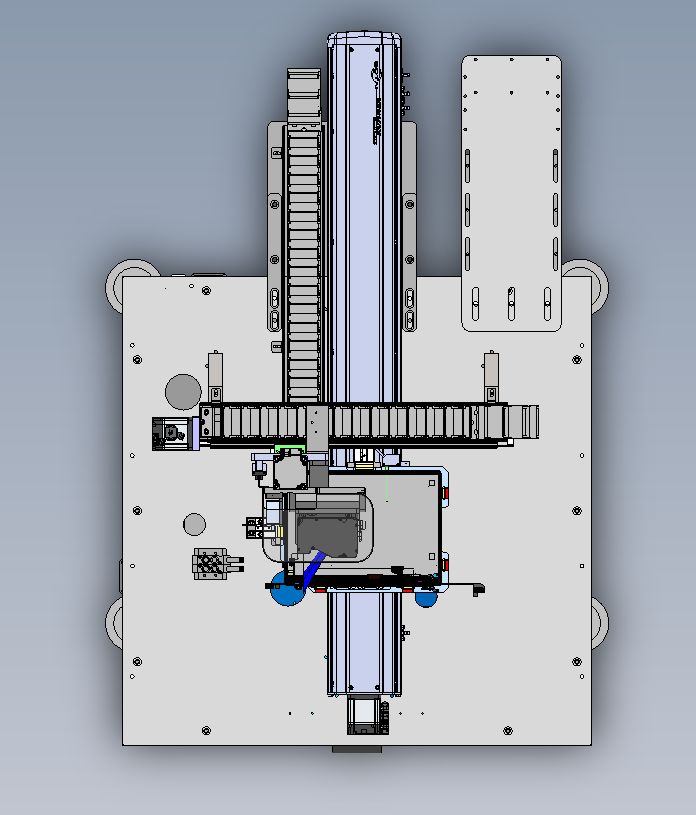

线扫工位模型图

 推荐| “硬核” 机型之笔电平面度检测设备_samsuncn.com




使用优势



  • 更快的速度

     采用线扫激光实现运动式测量,速率更高

  • 精准且易用

     配置高精系统,全程自动检测,最大程度减少人工操作,助于提升生产效率

  • 极佳的通用性

     机型可灵活运用于多种款式的笔电外壳平面度检测

  • 便捷式管控

     软件系统数据可准确对接,高效联接客户



检测案例

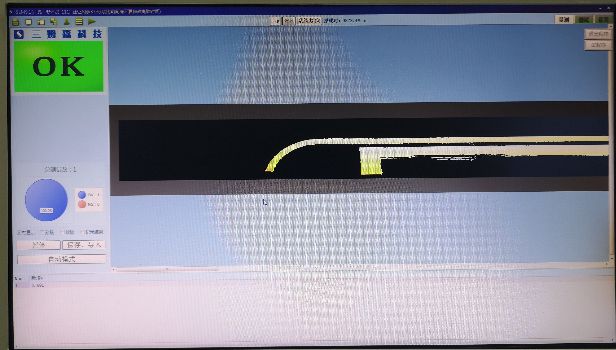

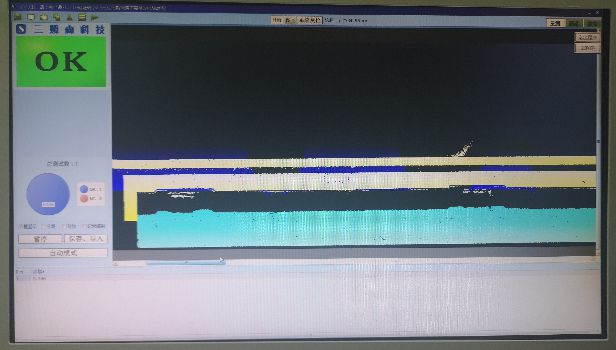

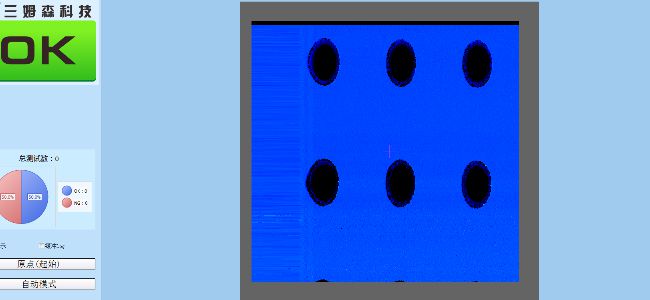

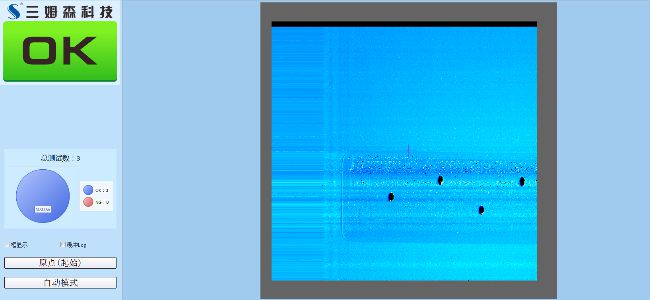

笔电外壳平面度检测成像图




推荐| “硬核” 机型之笔电平面度检测设备_samsuncn.com

推荐| “硬核” 机型之笔电平面度检测设备_samsuncn.com


推荐| “硬核” 机型之笔电平面度检测设备_samsuncn.com

推荐| “硬核” 机型之笔电平面度检测设备_samsuncn.com



对于客户的需求

我们将“服务至上”

合作

“无框架、不设限”

更多方案期待与您共同解锁!
