三分钟带你了解三姆森3D玻璃厚度及轮廓度检测

日期:2019-03-26 来源:三姆森科技
        曲面玻璃成为手机盖板市场主流
        随着3C行业产品的发展需求和创新,催生了3D 曲面玻璃这一炙手可热的市场蓝海,陆续出现了相关的3D 曲面玻璃产品:如智能手机、智能手表、平板计算机、可穿戴式智能产品、仪表板等;消费者对于2D、2.5D的产品需求逐渐减少,人们更青睐于兼具特性优良,设计新颖、质感佳、成本低等多重优势的3D曲面玻璃。
三分钟带你了解三姆森3D玻璃厚度及轮廓度检测_samsuncn.com

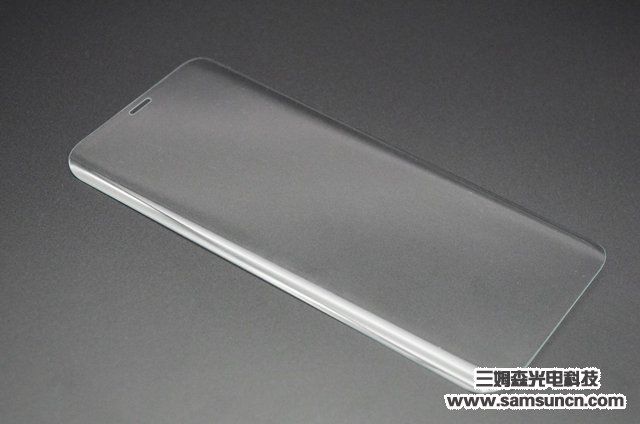

3D曲面玻璃
        又因随着5G热潮的来袭,智能手机对于信号传输的要求越来越高,外加无线充电机能解决天线布置空间不足及增强收讯功能技术的加速渗透,使得服务智能手机产业多年的金属外壳逐步退位,渐渐取而代之的是玻璃以及陶瓷等非金属材料。如今,全球范围内,苹果、三星、华为、小米、VIVO、OPPO等主流手机厂商旗下多款机型前后均采用了曲面玻璃作为手机盖板的主要材质。
        然而,3D曲面玻璃及3D造型的检测在整个加工工艺环节中的反复,较高的检测难度和量产问题一直对3C行业发展提出新的挑战,比如3D弧形玻璃的轮廓、粗糙度以及形状计量等难度测量的问题;为促进高效率的检测,三姆森科技光电有限公司针对这一类问题提出了新的解决方案。

        非接触式3D检测设备

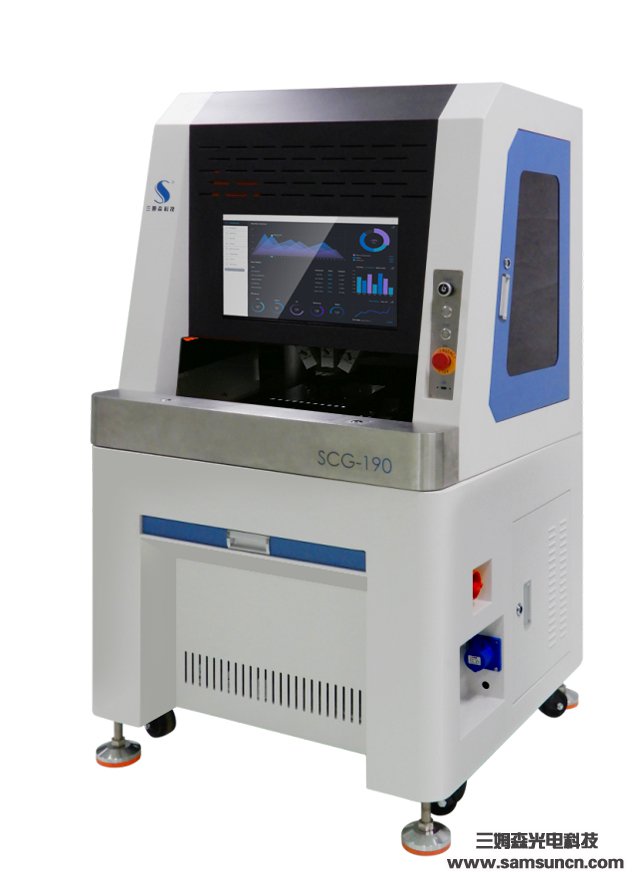

 >>> SCG-190测设备介绍
        SCG-190检测设备是一套配备高像素相机、光源、镜头和非接触式3D测头及其控制器的检测设备,它结合视觉相机和光谱对产品定位,安装多光谱测头扫描,利用拼接技术使检测角度范围大大提高,同时采用了EtherCAT总线控制,通过PDO数据同步功能,最终完成一套定位、测量精度高,检测角度大,测量范围广,检测速度快的检测设备。
三分钟带你了解三姆森3D玻璃厚度及轮廓度检测_samsuncn.com
        对于3D玻璃轮廓、粗糙度以及形状计量等来说,SCG-190检测系统是一款最佳的选择系统。

>>>3D玻璃弧面轮廓度检测优势
传感器优势
        1、非接触式检测
        不与产品直接接触,对产品不造成任何损伤
        2、高频率
        最高采样频率为50KHz/s
        3、速度
        视觉快速定位,定位时间在10秒以内
        4、通用性强
        无材质要求(包括透明物体)
        5、高精度
        在Z轴方向分辨率为0.1um
        6、大量程
        可在1mm到24mm内检测
        7、环境
        无环境几乎无要求,可在较高温度、高辐射、黑暗、潮湿等不良环境下工作

系统优势
        1、实时性高
        采用EtherCAT总线控制方式,利用PDO同步功能使位置和测头采集数据一一对应
        2、兼容性强
        兼容所有支持EtherCAT总线控制
        3、功能多样化
        实现平面度、圆弧半径、不规则的弧面轮廓检测
        4、大角度
        扫描角度达到±60度,实现大角度产品检测
        5、模块化设计
        可根据客户不同需求,任意增减检测模块
        6、操作简单
        一键自动检测、自动判定产品是否合格一键自动数据分析和导出
        基于以上优势各种优势,使SCG-190检测系统对玻璃的厚度和轮廓度有着不可比拟的优势

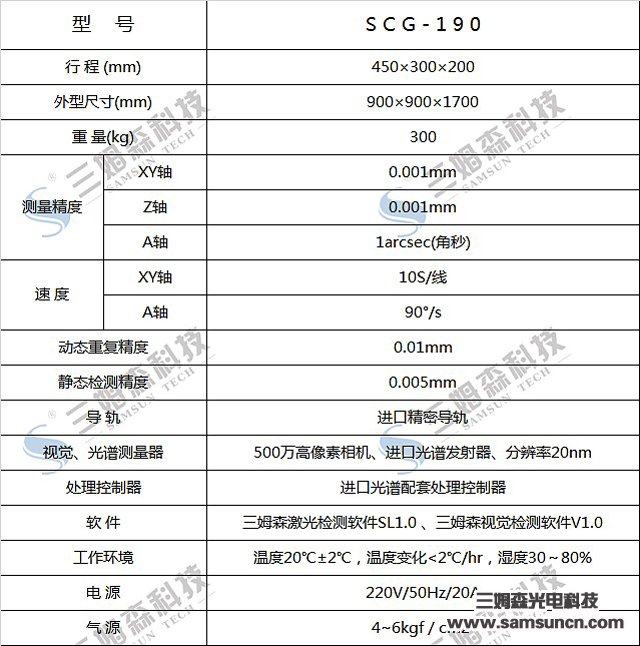

 设备技术参数

 三分钟带你了解三姆森3D玻璃厚度及轮廓度检测_samsuncn.com
        在3C行业中,服务终端的差异加速,催生了形色不一的生产需求,我们也不断根据消费需求提供优良的品质服务和具有差异化竞争优势的智能检测解决方案,满足客户的个性化的测量需求。
