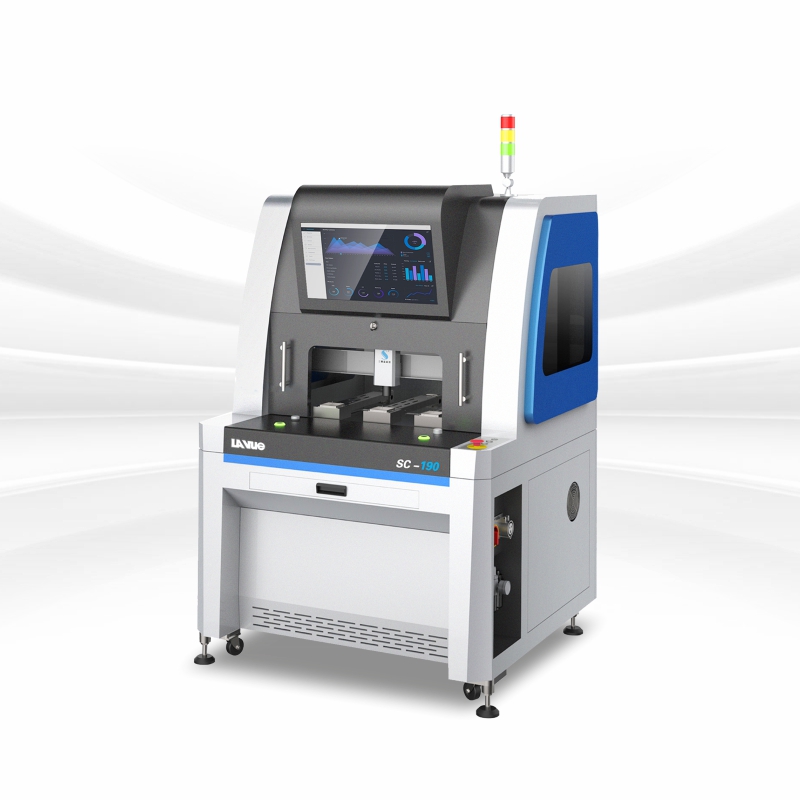

三姆森高精密色散共焦智能检测设备，测量品类囊括绝大部分材料（如金属、玻璃、陶瓷、复合材料、半导体）。
检测范围：可检测产品的平面度、高度段差、透明材质厚度、产品孔位、凹凸台和辅料有无等；
精密配置：该设备配置进口光谱发射器，搭配进口光谱配套处理控制器；
预估产能：光谱部分约0.7s/点，线激光约0.3m/秒；
检测精度：0.005~0.01mm；
| 型号 | SC-1910 | SC-1911V | SC-1911L | |
| 设备名称 | 高精密色散共焦智能检测设备 | |||
| 检测功能 | 平面度/高度段差/透明材质厚度 | 平面度/高度段差/透明材质厚度/产品孔位/凹凸台/辅料有无等 | 平面度/高度段差/厚度 | |
| 软件 | 三姆森SMV视觉检测软件 | 三姆森SLM视觉检测软件 | 三姆森SC共焦光谱检测软件+三姆森SML激光检测软件 | |
| 检测精度 | ≤0.005mm | ≤0.005mm | ≤0.005mm | |
| 检测特点 | 精度高，适用于小台阶和各种材质表面 |
通过视觉定位，可提高定位精度 视觉也可单独量测产品特征 |
综合点光谱的精度和线激光的高速测量 | |
| 产能 | 约0.7S/点 | 光谱部分约0.7秒/点，视觉视具体成像要求确定 | 光谱部分约0.7秒/点，线激光约0.3米/秒 | |
| 主要配置测量方式 | 导 轨 | 进口精密导轨 | ||
| 光谱测量器 | 进口光谱发射器，分辨率20nm | |||
| 处理控制器 | 进口光谱配套处理控制器 | |||
| 上下料方式 | 料盘/手动/机械手 | 料盘/手动/机械手 | 料盘/手动/机械手 | |
| 检测方式 | 光谱传感器运动自动完成检测 | |||
| 检测工位 | 光谱*1 | 光谱*1+CCD*1 | 光谱*1+激光*1 | |
| 同时测量产品数量 | 1PCS | 1PCS | 1PCS | |
| 外形尺寸 | 1200*1000*1700mm | |||
| 重量 | 300kg | |||
| 工作环境 | 温度：20°±2°（无露点） 湿度：30~80% | |||
| 电压 | 220V | |||
| 案例名称 | 手机中框尺寸段差检测 | 手机后盖尺寸检测 | 手机指纹键高度尺寸检测 |
| 检测产品 | 手机中框 | 手机后盖 | 手机指纹键 |
| 检测功能 | 高度段差、侧孔尺寸检测 | 外形尺寸检测、后盖标志深度 | 高度尺寸检测 |
| 检测方式 | CCD视觉检测 | CCD视觉检测 | CCD视觉检测 |
| 检测精度 | ≤0.005mm | ≤0.015mm | ≤0.001mm |
| 产能 | 400~550PCS/H | 400~550PCS/H | 200PCS/H |

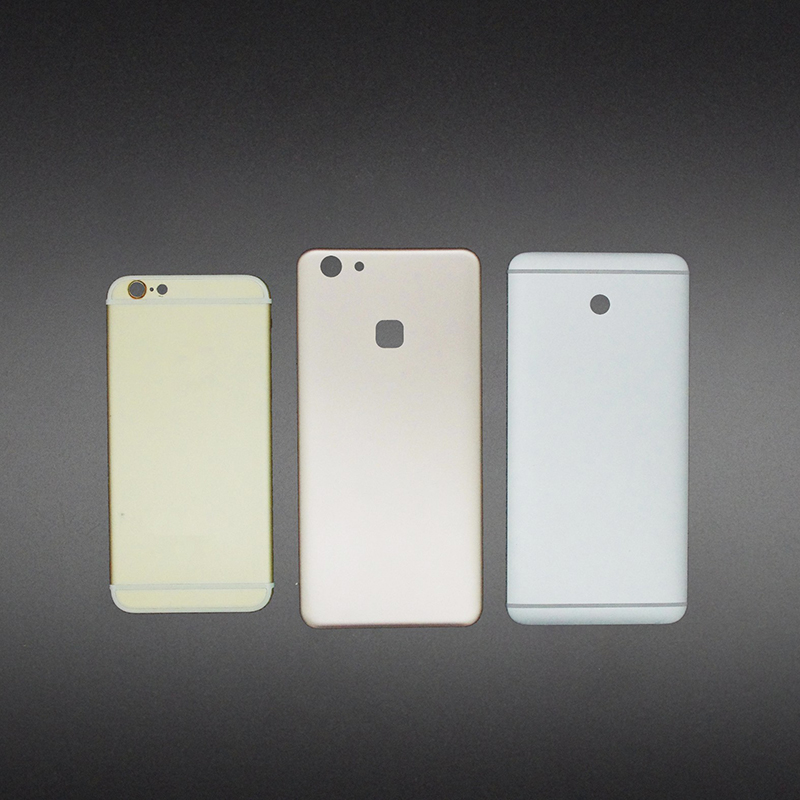

| 样品图 |
  |
  |
  |
