非标设备

Non-standard Equipment

卡座连接器平整度检测

• 检测漏装、反置、测立、混料、最多可五面同时检测

• 外形尺寸、段差、平面度检测

• 适用于各类五金件、电子零件、塑胶零件、载带包装

• 检测精度最高可达0.01mm

• 产能最高可达500个/分钟



设备概述 性能指标 应用案例 视频演示

三姆森卡座连接器全自动光学检测系统设备,适用于检测卡座连接器平整度。

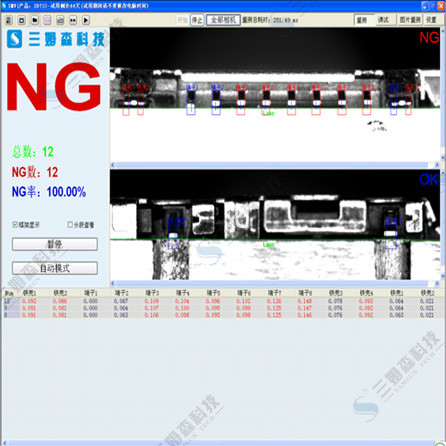

自研软件:三姆森视觉检测软件

精密检测:检测精度≤0.01mm;

智能设计:可根据产品需检测面选择打开相机个数,设备可自动判断检测产品OK/NG并实时记录检测数据;

快速适配:对相机和光源不改变安装位置时微调即可满足更换产品的需求;


返回

型号 CV-100L CV-100M
设备名称 高精密一键测量视觉检测设备 高精密小型一键测量视觉检 测设备
检测功能 检测3D复合材料、玻璃盖板、各种金属类产品的XY方向的外形尺寸、孔位尺寸 检测各种金属小零件类产品的XY方向的外形尺寸、轮廓尺寸
软件 三姆森视觉检测软件V1.0 三姆森视觉检测软件V1.0
设备校验精度 0.005mm 0.005mm
检测特点 可实现点、线、圆、圆弧、角度、距离、椭圆、角度、轮廓度等图形的一键式快速测量、精度高、通用性强、机台小巧 可实现点、线、圆、圆弧、角度、距离、椭圆、角度、轮廓度等图形的一键式快速测量、精度高、通用性强、机台小巧
产能 2 PCS/S 2 PCS/S
相机 2900万像素分辨率工业相机 2500万像素分辨率工业相机
镜头 双侧远心高景深工业镜头(移动最大景深200MM) 双侧远心高景深工业镜头(移动最大景深100MM)
光源 高亮度工业LED背光源 高亮度工业LED背光源
处理控制器 工业级图像处理器 工业级图像处理器
上下料方式 采用人工上下料 采用人工上下料
检测方式 工业相机拍摄检测 工业相机拍摄检测
检测工位 单工位 单工位
同时测量产品数量 单个或多个 (可自选) 单个或多个 (可自选)
外形尺寸 750*700*1900mm 350*500*700mm
重量 300KG 30Kg
工作环境 温度:20°±2°(无露点) 湿度:30~80% 温度:20°±2°(无露点) 湿度:30~80%
电压 220V 220V

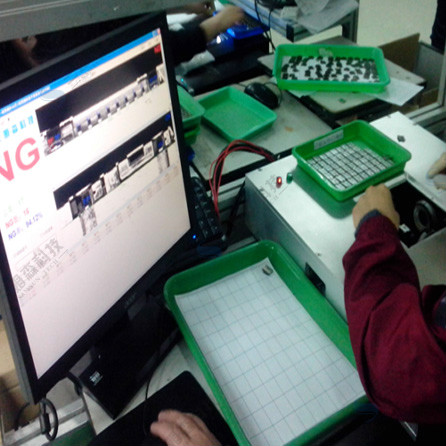

案例名称 手机玻璃盖板尺寸检测
检测精度 0.005MM
检测速度 1800PCS/H
检测方式 一键式测量设备工业相机拍摄检测
设备校验精度 0.005mm
检测产品
