掌握核心技术 驾驭光的运用

视觉检测技术

Vision Inspection Technology

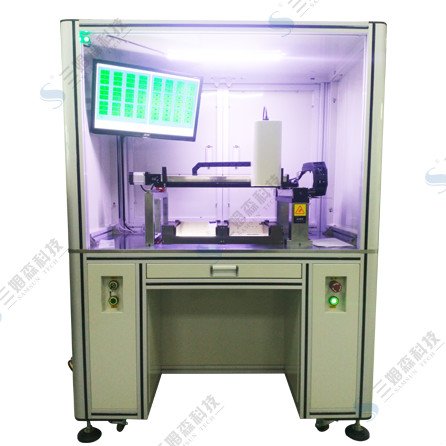

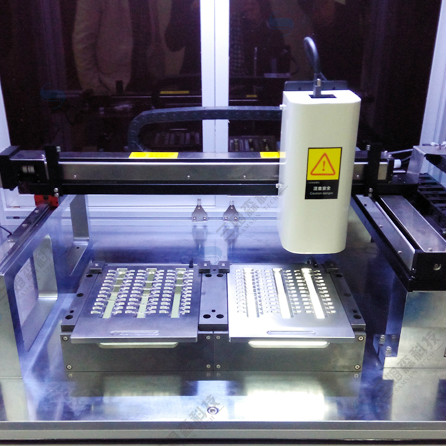

手机按键托盘式自动检测

• 检测精度:0.005mm

• 产能:2pcs/s

• 操作门槛低,智能化设计,数据自动保存


设备概述 性能指标 应用案例 视频演示

三姆森手机按键尺寸检测设备。

检测范围:手机按键长度、宽度、高度;

精密配置:高清工业相机搭配大视野远心镜头;

智能设计自动检测产品、自动排出不良产品、自动保存检测数据、自动保存NG图片;


返回

型号 CV-100L CV-100M
设备名称 高精密一键测量视觉检测设备 高精密小型一键测量视觉检 测设备
检测功能 检测3D复合材料、玻璃盖板、各种金属类产品的XY方向的外形尺寸、孔位尺寸 检测各种金属小零件类产品的XY方向的外形尺寸、轮廓尺寸
软件 三姆森视觉检测软件V1.0 三姆森视觉检测软件V1.0
设备校验精度 0.005mm 0.005mm
检测特点 可实现点、线、圆、圆弧、角度、距离、椭圆、角度、轮廓度等图形的一键式快速测量、精度高、通用性强、机台小巧 可实现点、线、圆、圆弧、角度、距离、椭圆、角度、轮廓度等图形的一键式快速测量、精度高、通用性强、机台小巧
产能 2 PCS/S 2 PCS/S
相机 2900万像素分辨率工业相机 2500万像素分辨率工业相机
镜头 双侧远心高景深工业镜头(移动最大景深200MM) 双侧远心高景深工业镜头(移动最大景深100MM)
光源 高亮度工业LED背光源 高亮度工业LED背光源
处理控制器 工业级图像处理器 工业级图像处理器
上下料方式 采用人工上下料 采用人工上下料
检测方式 工业相机拍摄检测 工业相机拍摄检测
检测工位 单工位 单工位
同时测量产品数量 单个或多个 (可自选) 单个或多个 (可自选)
外形尺寸 750*700*1900mm 350*500*700mm
重量 300KG 30Kg
工作环境 温度:20°±2°(无露点) 湿度:30~80% 温度:20°±2°(无露点) 湿度:30~80%
电压 220V 220V


案例名称 手机玻璃盖板尺寸检测
检测精度 0.005MM
检测速度 1800PCS/H
检测方式 一键式测量设备工业相机拍摄检测
设备校验精度 0.005mm
检测产品
